單開雙控開關接線方法圖解具體如下:

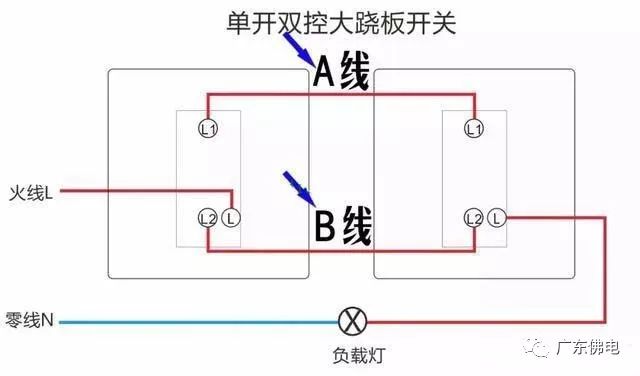

1、首先明白單開雙控開關的接線原理:

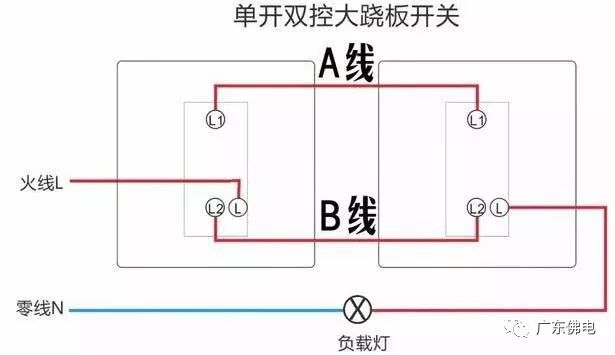

2、按以上單開雙控開關接線圖接線(6步驟)

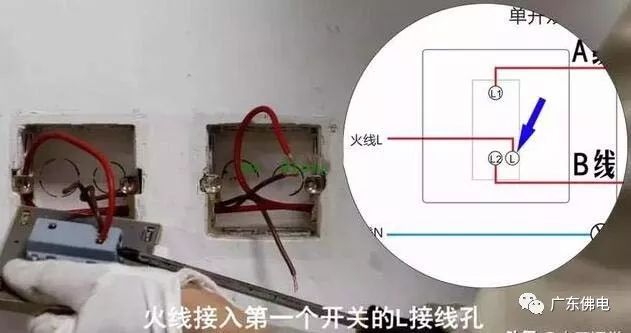

第一步:

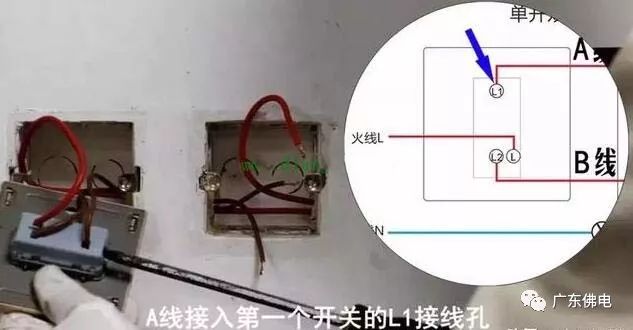

第二步:

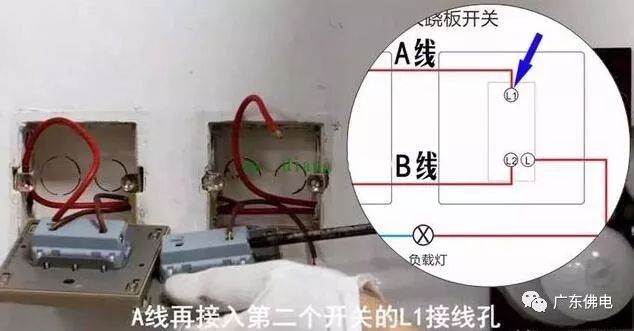

第三步:

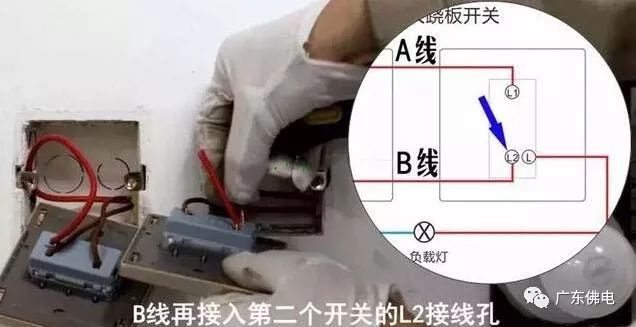

第四步:

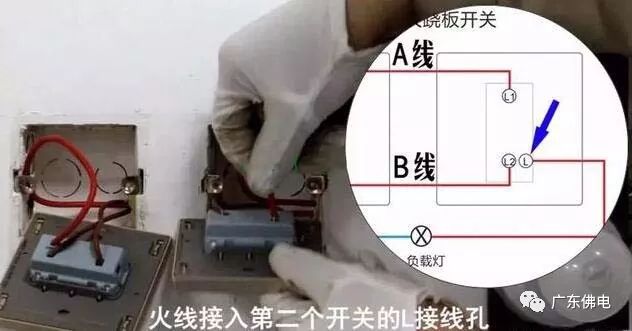

第五步:

第六步:

由此,接線完成。然后將開關塞入底盒,擰緊螺絲,并裝上翹板。
3、單開雙控開關接線通電進行試驗:


以上演示將兩個開關緊挨著,是為了讓大家看得明明白白。大家在實際操作當中,
簡單地說,只要將A線、B線延長,就可以實現不同的地方控制同一盞燈。比如在臥室:床頭1個開關,門口1個開關。
比如在樓梯:樓上1個開關,樓下1個開關。

雙控開關接線的步驟,就是這么簡單!
